ForDx

イムノクロマト生産システム(国産カスタマイズ品)

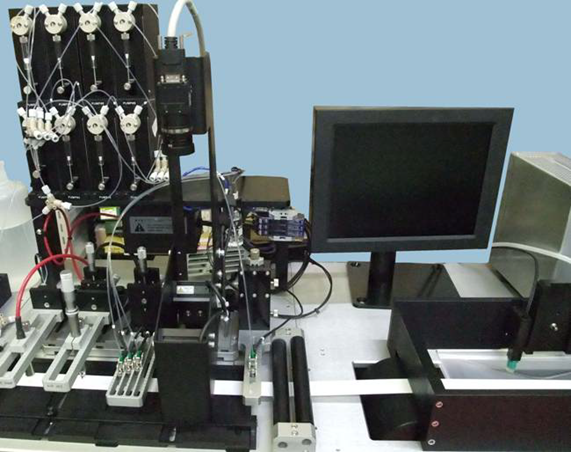

イムノクロマト法試薬 塗布画像検査装置

イムノクロマト法試薬の塗布工程において、分注時の状態をCCDカメラで監視・検査、不具合個所にNGマーキングする装置です。

イムノクロマト法試薬 塗布画像検査装置 基本情報

  • ● 国内メーカー製オリジナル製品です。
  • ● BioDot社製の各種分注プラットフォームに搭載可能(XYZ、ZXシリーズ、RRシリーズ)
  • ● 目視検査によるチェック洩れを防ぎ、安定した品質管理を実現
  • 【特徴】
  • ● 分注ラインの線幅測定、途切れ、飛散などを監視し、同時に検査・判定します
  • ● 分注システムの動作を感知・追従して自動検査し、また対象部材(シート/ロール)の別を問いません
  • ● 画像解析による自動検査、お客様独自の品質基準による生産管理を実現します
  • 【装置概要】
  • ● 装置を起動をさせた後は、いつも通りの分注を実行するだけの簡単操作です。
  • ● 不適合箇所にはマーキングをいたします。
  • ● オプションでデータロギングも可能です。
  • ● 検査項目と基準は、お客様のご要求仕様に基づいた制御ソフトを設計いたします。

イムノクロマト法試薬 塗布画像検査装置 関連情報
イムノクロマト法試薬用 塗布画像検査システム

  • 1.検査対象欠陥:薬液の細り・太り・非連続・飛び散りなど
  • 2.検出カメラ:デジタルカメラ30万画素※
  • 3.最小検出欠陥:200μm以上
  • 4.カメラ台数:1台
  • 5.視野:50mm
  • 6.カメラ分解能:640×480
  • 7.検査用照明:LED照明(拡散板付き)
  • 8.搬送速度:最大50mm/sec
  • 9.取込速度:85ms/画面
  • ※高精細カメラ(200万画素)も選択可能

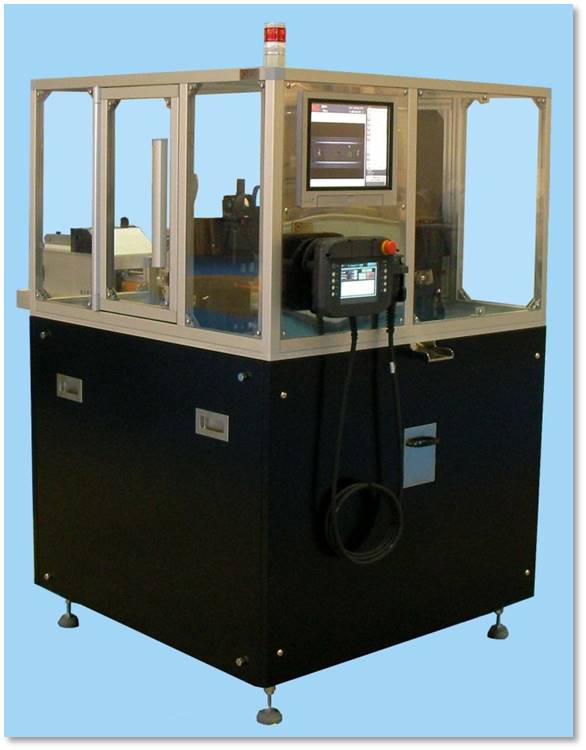

イムノクロマト法試薬用 ハウジングケースアッセンブリ装置

イムノクロマト法試薬の生産工程において、試薬ストリップを自動検査後、良品のみをハウジングケースに収納する自動化生産装置です。

  • ● 国内メーカー製オリジナル製品
  • ● 個片化されたストリップ試薬を自動で検査し、良品のみハウジングケース内に収納の上、嵌合する装置
  • ● 搭載速度:12~15個/分の標準モデルから、50個以上/分の高速モデル、各種顧客ニーズに対応した特注システムもご提案
  • 【製品の特徴】
  • ● 材料補給以外はすべて全自動で、省力化に貢献できる装置です。
  • ● 手袋やまつ毛など人が起因する製品への異物の混入を防ぐ事ができます。
  • ● 検査を画像解析で行う事により、安定した品質基準の構築ができます。
  • ● シートカッティングモジュールと組み合わせる事もでき、試薬ストリップ加工工程も一体化した構成のご提案も可能です。
  • 【装置概要】
  • ● 下ケースに試薬ストリップを搭載して画像検査をします。合否判断の後、合格品は上側ケースを組み付けます。
  • ● 材料供給としてケースはマガジンに装填して準備します。試薬はストリップ投入部にならべて投入します。カッティングモジュール(別売)を搭載した場合、ご提供部材はシート状の試薬でも対応可能です。

イムノクロマト法試薬用 ハウジングケースアッセンブリ装置 基本情報

  • ● 【生産能力】12~15個/分(※投入するケース形状による)
  • ● 【マガジン充填数】標準80個(※オプション対応で増設可能)
  • ● 【機器構成】画像検査:200万画素CCDカメラ、プレス:サーボプレス標準推力80N(オプション対応で900Nまで対応可能)
  • ● 【安全仕様】プッシュロック式非常停止ボタン、扉開閉インターロックシステム、漏電遮断機・過負荷遮断機
  • ● 【本体サイズ】W1,000×D1,000×H1,560mm
  • ● 【重量】約250Kg
  • ● 【電源】ブレーカーサイズ、AC200V、15A(消費電力1000W以下) 【その他の動力源】0.35MPa、正常乾燥空気(消費量50L/分)
  • ● ※上記は標準モデルのスペックです。
  • ● ※ご要望に基づきカスタマイズ可能です(機能追加・性能アップ)。

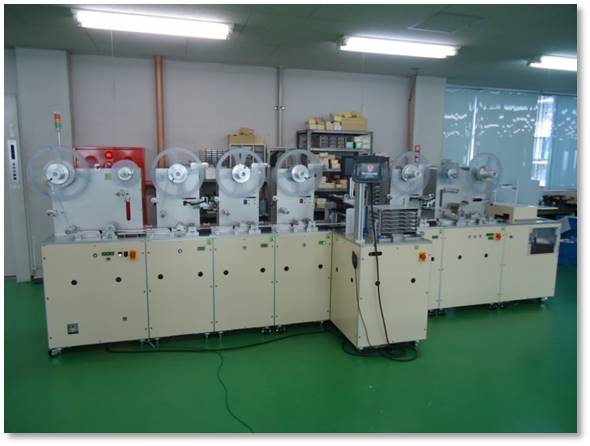

イムノクロマト法試薬 生産用自動化システム

イムノクロマト法試薬生産用自動化装置を製作します!ご使用の部材、ケースに合わせてカスタマイズいたします。お気軽にご相談ください。

イムノクロマト法試薬生産用自動化装置を製作します。 バッキングシートに部材貼り付けるラミネーション工程におけるシート部材の搬送・貼り付けや、ハウジングケースアッセンブラから包装までのラインの作成等、自動化における様々な問題を解決いたします。 全ての装置を経験豊富な国内メーカーが担当します。

  • 【製作例】
  • シート状/短冊状部材対応型オートラミネーター
    お客様の仕様に合わせて各部材用ユニットを 連結して構成致します
  • 簡易カバーテープラミネーター
    試薬カードを挿入するだけで貼り付けを開始する簡単操作
  • 試薬デバイス搬送/乾燥剤供給システム
    試薬ストリップのハウジングケースへの組み込 みからピロー包装までを完全自動化
  • 試薬ストリップ整列/検査システム
    試薬カードから裁断・個片化されたストリップを トレイに自動整列
    整列後は画像検査システムでストリップの良否 を判定、不良品はエアブローで排出
  • 自動検査システム
    自動化した工程をCCDカメラや各種センサーでリアルタイムに検査・良否判別
    ヒューマンエラーによる不良品の混入や判定の 曖昧さを防止

イムノクロマト法試薬 生産用自動化システム 基本情報

  • ● イムノクロマト法試薬生産用の各種特注自動化装置を製作します
  • ● 設計・製作は経験豊富な国内メーカーが担当します
  • ● イムノクロマト法試薬生産以外の自動化もお気軽にご相談ください
  • 【製作例】
  • シート状/短冊状部材対応型オートラミネーター
    お客様の仕様に合わせて各部材用ユニットを 連結して構成致します
  • 簡易カバーテープラミネーター
    試薬カードを挿入するだけで貼り付けを開始する簡単操作
  • 試薬デバイス搬送/乾燥剤供給システム
    試薬ストリップのハウジングケースへの組み込 みからピロー包装までを完全自動化
  • 試薬ストリップ整列/検査システム
    試薬カードから裁断・個片化されたストリップを トレイに自動整列
    整列後は画像検査システムでストリップの良否 を判定、不良品はエアブローで排出
  • 自動検査システム
    自動化した工程をCCDカメラや各種センサーでリアルタイムに検査・良否判別
    ヒューマンエラーによる不良品の混入や判定の 曖昧さを防止
